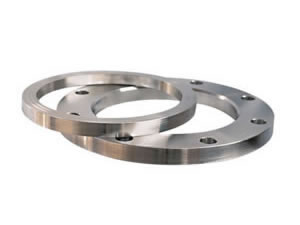

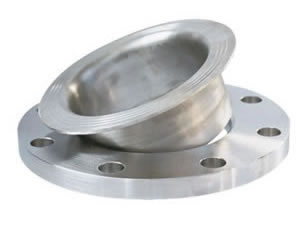

حافة أنبوبة بلوحة مفكوكة

اعتمادا على التوصيلات المختلفة بين حافات والأنابيب، تتمكن الحافة من التقسيم إلى 5 أنواع رئيسي، حافة الأنبوبة الملحومة وحافة الأنبوبة الخطية وحافة الأنبوبة بلحام المقبس وحافة الأنبوبة باللوحة المفكوكة وحافة الأنبوبة الملحومة الانزلاقية. منها حافة الأنبوبة باللوحة المفكوكة هي مجموعة من نوعي الحافات.

العمليات الصناعية
صوغ القالب، التصنيع

التطبيقات الصناعية
مولد الطاقة، النفط، الغاز الطبعي، الكيميائية، تصنيع السفن، التسخين، تصنيع الورقة، علم المعادن

1. حافة الأنبوبة باللوحة المفكوكة ( لحام الوصلة)
الحجم
حافة الأنبوبة باللوحة المفكوكة: 3/8"～48" DN10～DN1200

الضغط
السلسلة الأمريكية: CLASS 2500، CLASS 1500، CLASS 900، CLASS 600، CLASS 400، CLASS 300، CLASS 150
السلسلة الأوروبية: PN 40، PN 25، PN 16، PN 10، PN 6، PN 2.5

أنواع السطح لحافة الأنبوبة
السلسلة الأمريكية:
Ring Joints Face(RJ)، Male (M)،Female (F)، Groove (G)، Tongue (T)،Raised Face (RF)، Flat Face (FF).
السلسلة الأوروبية: Type E(Spigot)، Type D(Groove)، Type C(Tongue)، Type B(Raised Face)، Type A(Flat Face) Type H(O-Ring Groove)، Type G(O-Ring Spigot)،Type F(Recess)

المواد
فولاذ الكربون: A105
فولاذ الخليط المعدني: A182 F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
الفولاذ المقاوم للصدأ: A182 304-304H-304L-304N-304LN 316-316H-316L-316N-316LN 321-321H 347-347H
الفولاذ المنخفض درجة الحرارة: A522 A707 Grade L 1-L 2-L 3-L 4-L 5-L 6-L 7-L 8
الفولاذ العالي الأداء: A694 F 42-F 46-F 48-F 50-F 52-F 56-F 60-F 65-F 70

المعايير
GB/T9112-2000
GB/T9118.1-2000 GB/T9118.2-2000
GB/T9120.1-2000 GB/T9120.2-2000 GB/T9120.3-2000
GB/T9122-2000
GB/T9124-2000
SH/T3406-1996
JB/T74-1994
JB/T75-1994
JB/T84-1994
JB/T85-1994
HG/T20592-2009 HG/T20614-2009
HG/T20615-2009 HG/T20623-2009 HG/T20635-2009
ASME B16.5-2009
EN1092-1-2007 EN1759-1-2004
BS1560-3.1-1989 BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
JIS B2220-2004

2. حافة الأنبوبة باللوحة المفكوكة ( اللحام المسطح)

الحجم
حافة الأنبوبة باللوحة المفكوكة: 3/8"～24" DN10～DN600

الضغط
السلسلة الأمريكية: CLASS 2500، CLASS 1500، CLASS 900، CLASS 600، CLASS 400، CLASS 300، CLASS 150
السلسلة الأوروبية: PN 40، PN 25، PN 16، PN 10، PN 6، PN 2.5

أنواع السطح لحافة الأنبوبة
السلسلة الأمريكية:Male (M)،Female (F)، Groove (G)، Tongue (T)،Raised Face (RF)، Flat Face (FF).
السلسلة الأوروبية: Type F(Recess)، Type E(Spigot)، Type D(Groove)، Type C(Tongue)، Type B(Raised Face)

المواد
فولاذ الكربون: A105
فولاذ الخليط المعدني: A182 F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
الفولاذ المقاوم للصدأ: A182 304-304H-304L-304N-304LN 316-316H-316L-316N-316LN 321-321H 347-347H
الفولاذ المنخفض درجة الحرارة: A522 A707 Grade L 1-L 2-L 3-L 4-L 5-L 6-L 7-L 8
الفولاذ العالي الأداء: A694 F 42-F 46-F 48-F 50-F 52-F 56-F 60-F 65-F 70

المعايير
GB/T9112-2000
GB/T9121.1-2000 GB/T9121.2-2000 GB/T9121.3-2000
GB/T9124-2000
SH/T3406-1996
JB/T74-1994
JB/T75-1994
JB/T83-1994
HG/T20592-2009 HG/T20614-2009
HG/T20615-2009 HG/T20623-2009 HG/T20635-2009
ASME B16.5-2009
EN1092-1-2007 EN1759-1-2004
BS1560-3.1-1989 BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
JIS B2220-2004

Ahad صانع محترف لحافة الأنبوبة باللوحة المفكوكة في الصين، تتخصص بإنتاج الأنواع المختلفة من الأنابيب الصناعية المحتوية على كوع الأنبوب، الأنبوب المتقاطع، حافة الأنبوبة بلحام المقبس، أنبوب Tee بلحام المقبس الخ. تتطابق كل المنتجات على معايير ISO14001، ISO9000، Q/SY1002.1، GB/T28001. النتيجة عن النوعية العالية والأسعار المنخفضة، قد صدرت منتجاتنا إلى كثير من الدول، مثلإيطاليا وبلجيكا والولايات المتحدة الأمريكية وتشيلي وبوليفيا والإمارات العربية المتحدة والبرازيل وكوريا الجنوبية والهند الخ.
تفضل بالاتصال بنا إذا تحتاج إلى أي منتج منها.
